Extra nagy felületű hőcserélővel, Hőcserélő: dupla soros csőkígyók, Hőcserélő felület:2,6m2

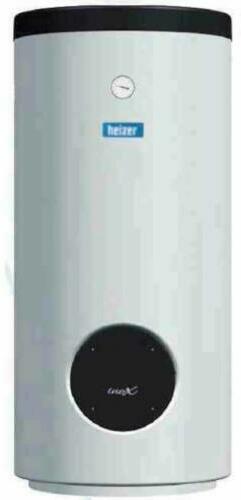

A Heizer BSH-203 egy indirek tároló Extra nagy felületű hőcserélővel. Álló kivitelű, minősített acél tároló, kerámia zománc bevonattalhasználati melegvíz fűtésére és tárolására.

A közvetett fűtésű tárolóbelső csőkígyója (hőcserélője) hőszivattyúra, alacsony hőfokú fűtőberendezésre csatlakoztatható.

Hőcserélő: dupla soros csőkígyók, 5/4 hőcserélő csatlakozással a tároló oldalán (előremenő/visszatérő), a csőkígyók utána szerkezetileg osztógyűj tőként funkcionálnak a 2db párhuzamosan futó csőhöz. A tartály belső védelmét magasminőségű 870°C-on kiégetett kerámia zománc bevonat biztosítja

A BSH széria belső hőcserélője fixen behegesztett simacsöves csőkígyók, melyek a tárolóval együtt kerülnek zománcozásra.

A tárolón tisztítókarima található, melyen elvégezhetőaz időszakos karbantartásaz 5/4-os hőcserélő csatlakozású típusokná a karima fedélen található a 6/4-os elektromos fűtőbetétnek előkészített belső menetes csatlakozás

A szigetelést kemény poliuretán hab biztosítja . A katód védelemről a tárolóban található magnézium védőanód gondoskodik.

A tároló maximális megengedett üzemi nyomása 10 bar, a hőcserélő maximum 10 bar nyomással használható. Maximális üzemi hőmérséklete 95°C.

Szigetelés:PU- 42 kg/m3 HCFC-mentes poliuretán(814/2013 EU ErP és TS EN 12897 szabványok szerint (Alaptartozék/50mm)

Burkolat:Blueshell- újrahasznosítható polietilén borítás, mely fokozza a hőszigetelést(Alaptartozék)

Kiegészítők:

Hőmérő (0°C - 120°C) )Alaptartozék/ Ø63)
Érzékelőhüvely )Alaptartozék/ Ø9 mm, 2 db)
Tisztító karima (Alaptartozék/Ø100 mm)
Elektromos fűtőbetét (Opcionális/ 6/4)
Katód védelem:

Magnézium Anód (alaptartozék)
Idegenáramú anód (opcionális)
Teherhordó elem :3 acéllábal palettára rögzítve (Alaptartozék)

Csatlakozások:

Tisztító karima:4"
Elektromos fűtőbetét:6/4"
Hőmérő és érzékelő:1/2"(1,2, 3)
Cirkulációs csatlakozás:3/4"
Használati melegvíz:3/4"
Magnézium anód:5/4"
Vak karima:5/4"
A kép csupán illusztráció

Biztonsági szelep - alternatív elhelyezési lehetőség: a tároló tetejénél magasabb szintre is fel lehet felszerelni. Így védve van a magas hőmérséklettől, a vízkövesedéstől és nem szükséges leüríteni a tartályt a szelep vizsgálata, cseréje során. A telepítési diagram csak egy példa. Az installálást az érvényes szabványok és megfelelő gépészeti terv szerint kell elvégezni.

Teljesítmény adatok:

Hőcserélő (csőkígyó) felület A (m2 ):2,53
Hőcserélő űrtartalom V (l):15,5
10/45°C

90°C:Max. hőcs. teljesítmény Q (kW):121,3
90°C:Max. HMV térfogatáram Mw (l/h):3041
90°C:Fűtővíz visszatérő hőmérséklet Tr (°C):75,0
80°C:Max. hőcs. teljesítmény Q (kW):93,5
80°C:Max. HMV térfogatáram Mw (l/h):2298
80°C:Fűtővíz visszatérő hőmérséklet Tr (°C):68,5
70°C:Max. hőcs. teljesítmény Q (kW):60,4
70°C:Max. HMV térfogatáram Mw (l/h):1817
70°C:Fűtővíz visszatérő hőmérséklet Tr (°C):62,6
10/60°C

90°C:Max. hőcs. teljesítmény Q (kW):104,7
90°C:Max. HMV térfogatáram Mw (l/h):1839
90°C:Fűtővíz visszatérő hőmérséklet Tr (°C):77,1
80°C:Max. hőcs. teljesítmény Q (kW):67,0
80°C:Max. HMV térfogatáram Mw (l/h):1419
80°C:Fűtővíz visszatérő hőmérséklet Tr (°C):71,7
70°C:Max. hőcs. teljesítmény Q (kW):42,9
70°C:Max. HMV térfogatáram Mw (l/h):910
70°C:Fűtővíz visszatérő hőmérséklet Tr (°C):64,7

Fűtővíz térfogatáram mc (m3 /h):7,0
Hőcserélő nyomásveszteség ΔP (mvo):1,19(*mvo: 1 méter vízoszlop, közelítőleg 100 mbar)

Így is ismerheti: BSH 203 26 203100, BSH20326203100, BSH 203 (26 203100), BSH20326-203100
